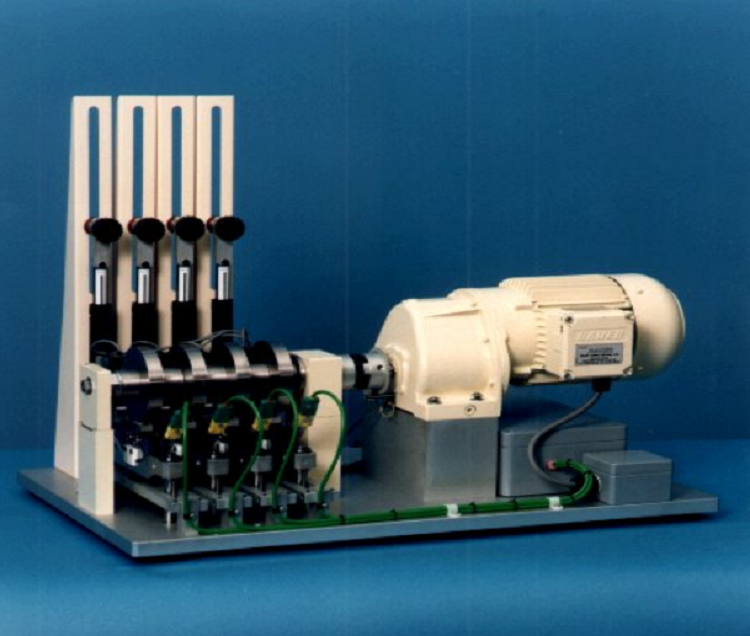

多⼯位环块试验机是⼀款性价⽐很⾼的摩擦磨损试验机。试样简单，环块有套⽚和⽆套⽚两种接触类型。该试验机有⼀系列共四个测试⼯位，他们分布在⼀个旋转轴上，各⾃独⽴负载。该试验机可满⾜并超过了标准ASTM G 137-95的要求。块式样托架提供具有在试样称重后准确归位的特性，也就是说，如果测试时间很长，可在试验过程中取下试样，待称量后可精确回位继续试验。控制单元包括SLIM 2000串⾏序列接⼜和基于Windows的控制与数据采集系统。

　　试样块固定到⼩夹具内以后，通过⼀个定位销固定到⽀架上。夹具和试样的总重量很轻，对重新定位⾮常有⽤。试验时，夹具和试样可以定期取下，称量后可重新归位。⽀架⽀撑在滚柱轴承上，它们⼀起构成加载组件的⼀部分。应变传感器单元抵在轴的边缘上，可感知使轴转动的⼒矩，从⽽测出环块之间的摩擦⼒。 为该试验机配备了两套夹持块试样的夹具，⼀套⽤于装夹ASTM 6.0mmx6.35mm型的试样(试样可从⽆缺⼜埃左⽒长⽅块上切取);另⼀套⽤于装夹10mmx14mmx 4mm(厚)型试样(制备这种试样时应在⼀个尺度上加⼯出⼀个稍⼤点的台阶，以便于夹紧)。

　　加载⽀架组件在垂直⽅向上运动受两个线性轴承导轨的限制，向上旋转加载臂，即可给该试样加载。试验中，若要拆卸试样，下旋加载臂，取下⽀架即可。加载臂的机械增益为2：1，升⼒由垂直⽀架上的弹簧提供。由于弹簧弹⼒抵消了⽀架重量，所以试验机可提供⾮常轻的载荷。 另外，试样⽀架和加载系统经过精⼼着设计，载荷与摩擦⼒间的耦合作⽤得以消除。加载系统采⽤弹簧作为缓冲，使静载加载系统的惯性效应得以*⼩化。四个⼯位都分别单独配备了摩擦⼒传感系统。四个测试环均夹紧在中⼼轴上，由变速交流马达驱动，同时进⾏测试。热电偶置于块试样的背⾯或嵌⼊试样块，监控摩擦接触区附近的温度。

　　专门为TE 56试验机配置了⼀台电脑，并安装了SLIM2000串⾏接⼜模块以及COMPEND 2000软件，实现编程控制与数据采集。测得数据以标准电⼦数据表格形式存储在硬盘⾥，⽂件的格式为.csv 或 .tsv。测试过程程序化通过编程实现，每⼀步包括试验参数设置值、数据记录频率和报警信息。试验参数设置值，设置点可有程序的步改变或跳过。除⾮被操作⼈员或警报打断，测试序列将顺次执⾏。另外，在屏幕上⼿动调整切换设置点。
